Mikrorechnerarchitekturen 2021

Kontakt

Prof. Dr.-Ing. Matthias Sturm
Mikrorechentechnik/ Elektronik
HTWK Leipzig

Robert Fromm (M. Sc.)
Wissenschaftlicher Mitarbeiter und Dozent
Fakultät Ingenieurwissenschaften - Elektro- und Informationstechnik
HTWK Leipzig
robert.fromm@htwk-leipzig.de

Ablauf in den vergangenen Jahren

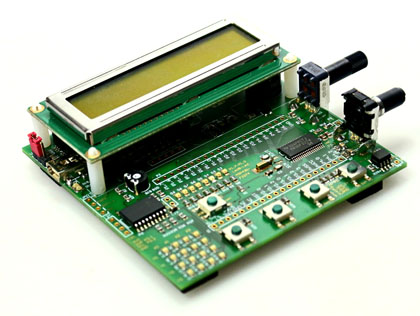

MSP430-Education System

siehe: http://www.msp430-buch.de/

Belegaufgabe

• Entwurf und Implementierung eines Weckers auf Basis des MSP430 Education Systems
• Bearbeitung der Aufgabe in Zweiergruppen

Ablauf ab Sommersemester 2021

• Zweiteilung der Vorlesung

	Mikrorechnerarchitekturen	MSP430 als Beispiel eines Mikrocontrollers
Inhalt	Aufbaus eines Mikrocontrollers Programmierung eines Mikrocontrollers in Opcode und Assembler Programmstrukturen: Verzweigungen, Schleifen Stapeloperationen, Subroutinen, Interrupts Am Beispiel des 6502 Mikroprozessors Hardwaredesign mit Mikrocontrollern Code-Optimierung	Programmierung in C Peripheriemodule eines MSP430 Ausgänge, Eingänge, Interrupts Timer, Serielle Schnittstellen Mixed Signal Module
Ziel	Anwendung des Wissens auf beliebige Mikrocontroller, Entwickeln kleiner Schaltungen	Vertiefung des Wissens durch Anwendungsbeispiel
Prüfungs-leistung	ggf. Fragen im Kolloquium	Beleg

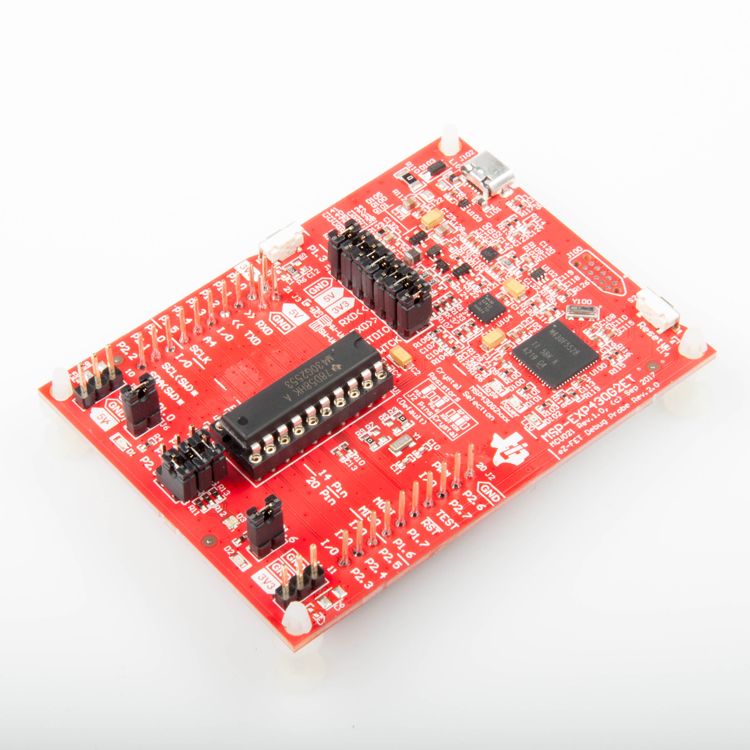

• MSP-EXP430-G2ET Launchpad

Prüfungsleistung

• Aufgabe: Entwurf und Implementierung eines Datenaufnahme-Systems auf Basis des MSP-EXP430G2ET Launchpads und des IR- und RGB-Photosensors APDS-9960
• Mindestanforderungen:
  • Zwei Datenkanäle des APDS-9960 sollen kontinuierlich abgetastet werden und an den PC übertragen werden.
  • Die Daten sollen abgespeichert werden und eine spätere, graphische Darstellung soll vorbereitet werden.
  • Über den PC soll die Messung des APDS-9960 beeinflusst werden können (z. B. Einstellen des Abtastintervalls / Verstärkungsfaktoren)

• Paararbeit (2x Hardware pro Paar)
• Technische Dokumentation von 6-8 Seiten, Bedienungsanleitung
• Ausgabe der Hardware in den kommenden Wochen mit Herrn Müller.
• Zusätzliche Veranstaltung zur Belegbearbeitung.
• Abgabe in der letzten Woche der Vorlesungszeit!

Empfohlene Literatur

Matthias Sturm
Mikrocontrollertechnik
Am Beispiel der MSP430-Familie
Download über Online-Service der Hochschulbibliothek möglich

Michael Barr
Embedded C Coding Standard
Keeps Bugs Out
Kostenloser Download auf: https://barrgroup.com/Embedded-Systems/Books/Embedded-C-Coding-Standard

Ben Eater
Youtube Playlist: Building a 65c02-based computer from scratch
https://www.youtube.com/playlist?list=PLowKtXNTBypFbtuVMUVXNR0z1mu7dp7eH
https://eater.net/6502
