6502 - Programmbeispiel am LCD

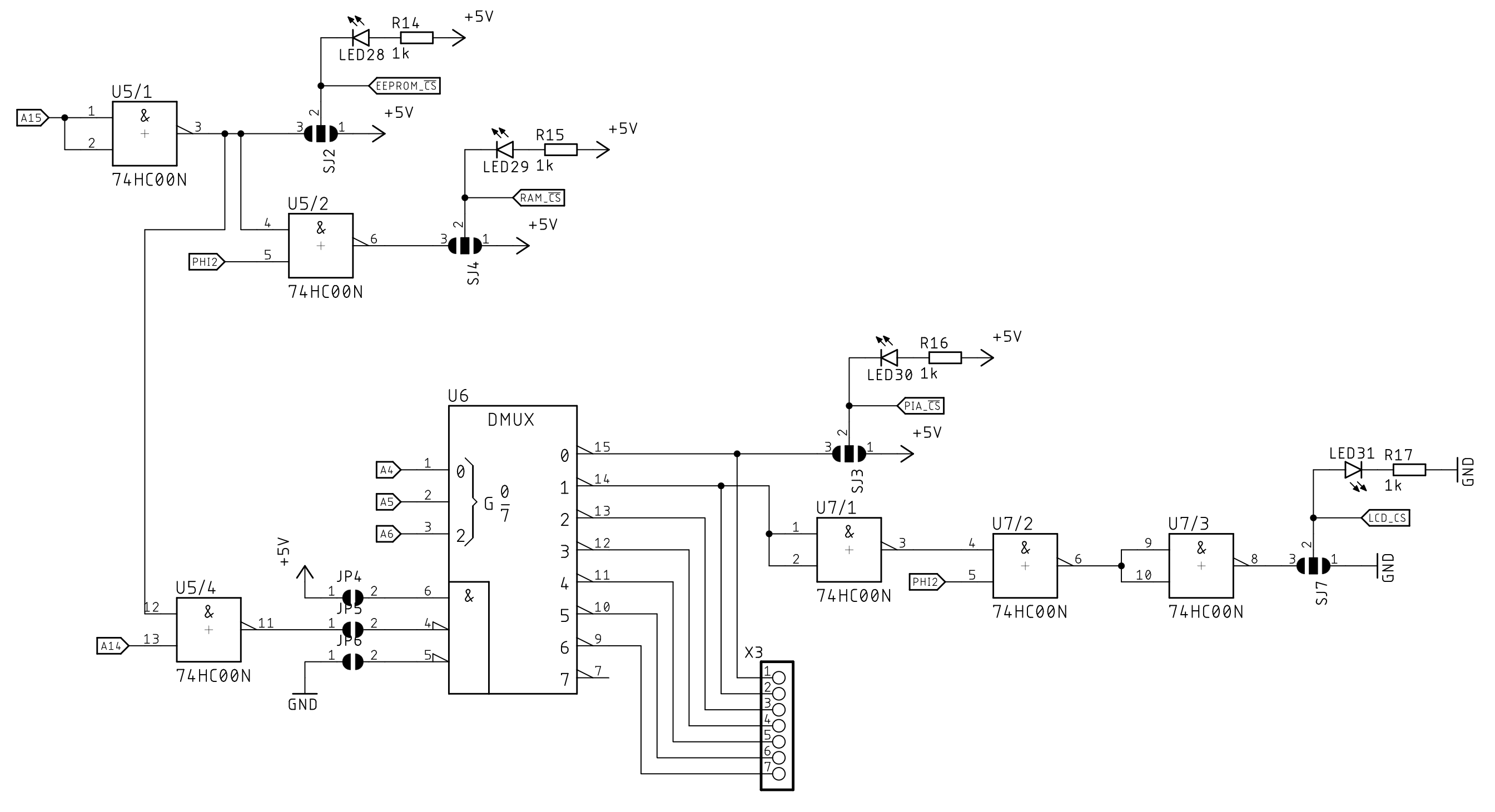

Vollständiger Adressdekoder

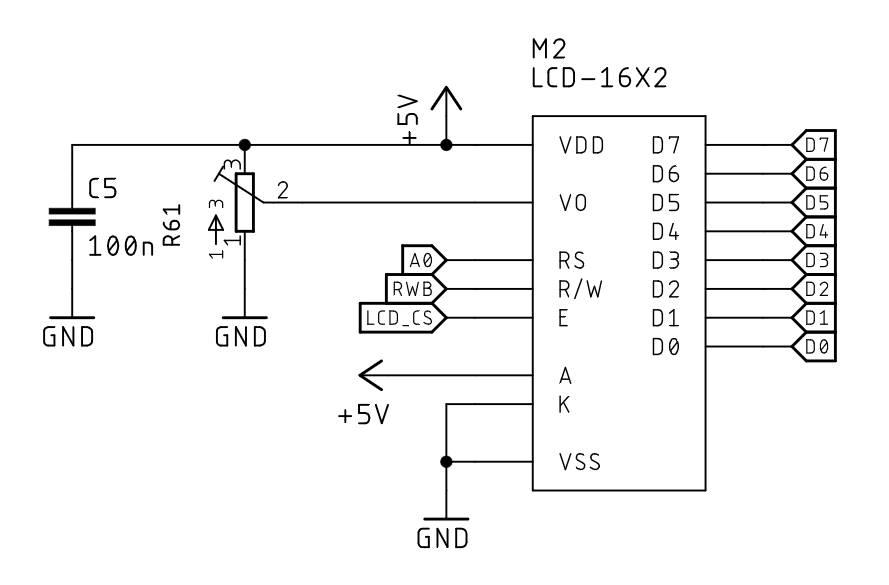

Initialisierung und Anzeige auf dem LCD

• Ähnliches Timing des LCD wie bei RAM (PHI2 = H)
  siehe http://www.6502.org/mini-projects/optrexlcd/lcd.htm

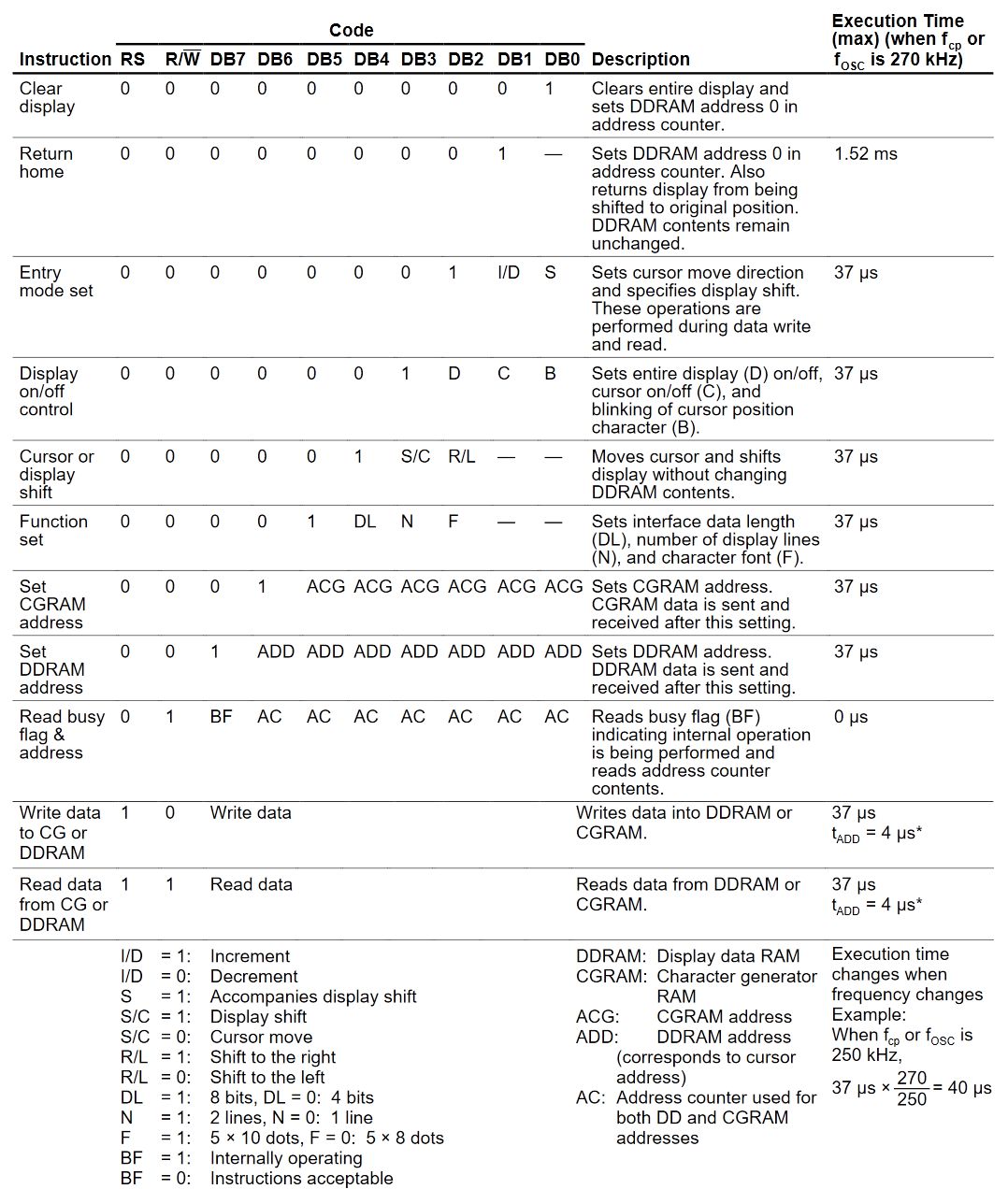

• Befehlsregister des LCD (RS=0): 0x7F10
• Datenregister des LCD (RS=1): 0x7F11

Initialisierung und Anzeige einer Zeichenkette

LCD_CMD = 0x7F10
LCD_DATA = 0x7F11

    .org 0x8000
reset:
    cli
    ldx #$ff
    txs

    lda #0b00111000
    sta LCD_CMD
    lda #0b00001110
    sta LCD_CMD
    lda #0b00000110
    sta LCD_CMD
    lda #0b00000001
    sta LCD_CMD

    ldx #0
print_loop:
    lda message,x
    beq loop
    sta LCD_DATA
    inx
    jmp print_loop

loop:
    jmp loop

message:
    .asciiz "Hello World!"

Auslesen der Busy-Flag

Auslesen der Busy-Flag: Subroutine

    lda #0b00111000
    jsr lcd_command
    lda #0b00001110
    jsr lcd_command
    lda #0b00000110
    jsr lcd_command
    lda #0b00000001
    jsr lcd_command

lcd_command:
    sta LCD_CMD
lcd_wait:
    lda LCD_CMD
    and #0x80
    bne lcd_wait
    rts

Programmierung eines Zählers

• Auf Tastendruck soll eine Variable hochgezählt werden.
• Eine Anzeige dieser Zählervariable auf dem LCD.

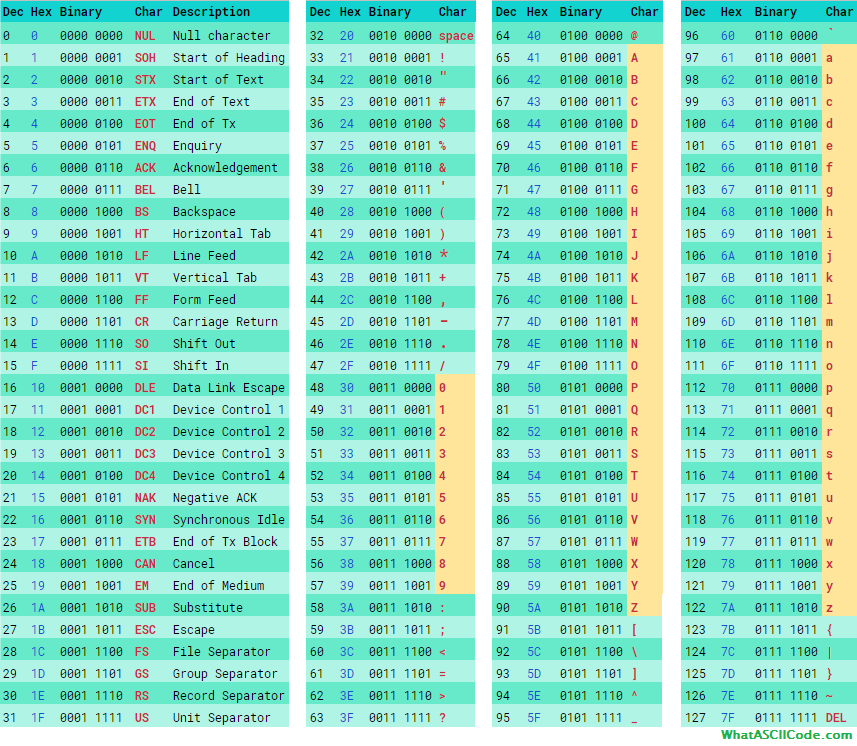

Manipulation der Cursorposition und Anzeige von ASCII-Zeichen

• Um den Cursor des LCDs zu bewegen, muss die DDRAM-Adresse verändert werden.
• Zeile 1 beginnt mit Adresse 0x00, die Zeile 2 mit Adresse 0x40. Pro Spalte wird der Adresswert um 1 erhöht.

Anzeige vorlaufender ASCII-Zeichen

counter = 0x00
update = 0x01

LCD_CMD = 0x7F10
LCD_DATA = 0x7F11
LCD_GOTO_LINE1 = 0x80
LCD_GOTO_LINE2 = 0xC0

    ...
    lda #32
    sta counter
    lda #1
    sta update
    ...
loop:
    lda update
    beq loop

    lda #LCD_GOTO_LINE1
    jsr lcd_command
    lda counter
    sta LCD_DATA

    lda #0
    sta update
    jmp loop

...
irq:
    pha
    lda IFR
    and #CA1
    beq exit_irq
    inc counter
    inc update
    bit ORA
exit_irq:
    pla
    rti

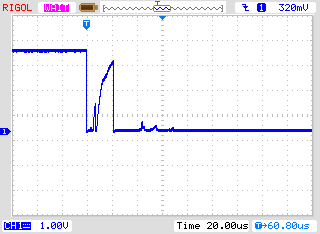

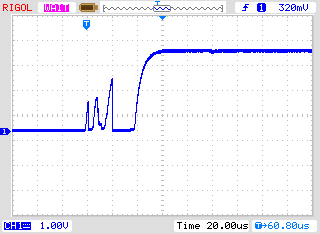

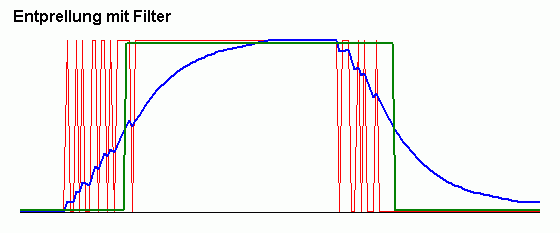

Taster entprellen

Software-Verzögerung in der ISR zum Entprellen

irq:
    pha
    lda IFR
    and CA1
    beq exit_irq

    ldx #0xFF
debounce_loop:
    dex
    bne debounce_loop

    lda ORA
    and #0x01
    bne exit_irq

    inc counter
    inc update
exit_irq:
    pla
    rti

Darstellung als Binärzahl

• Schiebe-Anweisungen:
  ASL (Arithmetic Shift Left): C ← 7 6 5 4 3 2 1 0 ← 0
  LSR (Logical Shift Right): 0 → 7 6 5 4 3 2 1 0 → C
  ROL (Rotate Left): C ← 7 6 5 4 3 2 1 ← C
  ROR (Rotate Right): C → 7 6 5 4 3 2 1 → C

Anzeige des Zählers als Binärzahl auf dem LCD

counter = 0x00
update = 0x01
convertion = 0x02
number_buff = 0x03 ; 9 Byte

    ...
    lda #0
    sta counter
    lda #1
    sta update
    lda #0
    sta number_buff+8
    ...
loop:
    lda update
    beq loop

    lda #LCD_GOTO_LINE1
    jsr lcd_command

    lda counter
    sta convertion
    ldx #8
convertion_loop:
    ; Modulo
    lda #1
    and convertion
    adc #48
    sta number_buff-1,x

    ; /2
    lsr convertion

    dex
    bne convertion_loop

    ldx #0
print_loop:
    lda number_buff,x
    beq exit_print_loop
    sta LCD_DATA
    inx
    jmp print_loop

exit_print_loop:
    lda #0
    sta update
    jmp loop

    ...

Darstellung als Hexadezimalzahl

Anzeige des Zählers als Hexadezimalzahl auf dem LCD

  ...
loop:
    lda update
    beq loop

    lda #LCD_GOTO_LINE1
    jsr lcd_command

    lda counter
    clc
    lsr
    clc
    lsr
    clc
    lsr
    clc
    lsr
    jsr lcd_print_nibble

    lda counter
    and #0xF
    jsr lcd_print_nibble

    lda #0
    sta update
    jmp loop

lcd_print_nibble:
    cmp #10
    bpl lcd_print_nibble_letter
    clc
    adc #48
    sta LCD_DATA
    rts
lcd_print_nibble_letter:
    clc
    adc #55
    sta LCD_DATA
    rts

Darstellung als BCD-Zahl

• BCD = binary coded decimal
• Jeweils eine Dezimalziffer wird durch exakt 4 Bits dargestellt.

Darstellung im BCD-Format

Dezimalzahl	BCD
0	0000 0000
1	0000 0001
2	0000 0010
...	...
9	0000 1001
10	0001 0000
11	0001 0001
12	0001 0010
...	...
19	0001 1001
20	0010 0000
...	...
99	1001 1001

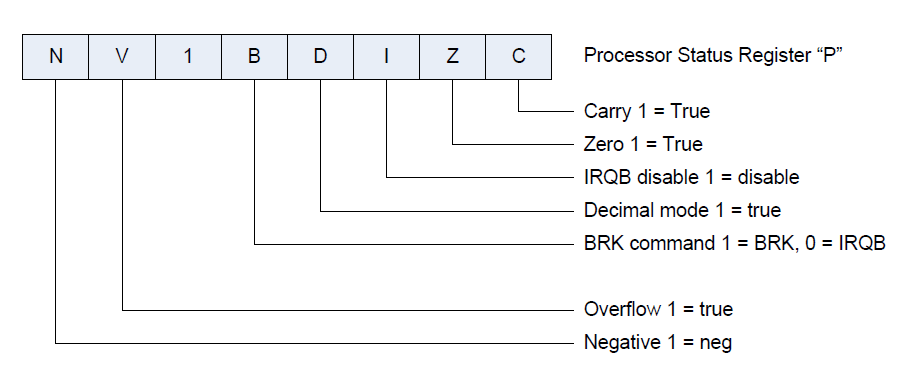

• Setzen des Decimal-Bits im Status-Register

• Zugehörige Anweisungen:
  SED Set Decimal Mode
  CLD Clear Decimal Mode
• Der Decimal Mode funktioniert nur mit den beiden Anweisungen ADC und SBC.

Inkrementieren der Zählervariable als BCD

    lda counter
    sed
    clc
    adc #1
    cld
    sta counter
    inc update
